Byggeguide Terrasse
Byggeguide

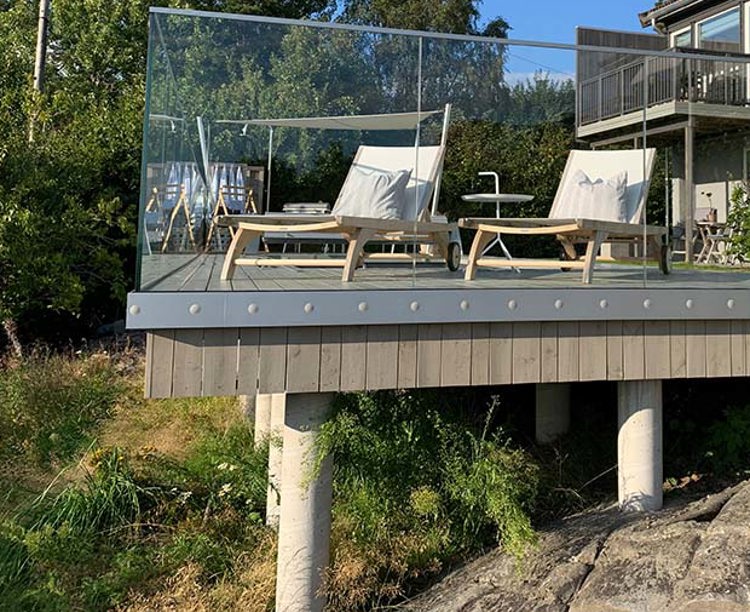

Bjelkelag på støpte søyler

Et bæresystem for en terrasse består av bærebjelke (ofte kalt dragere), terrassebjelker (ofte kalt bjelkelag) og understøtting av bærebjelkene. Understøtting av bærebjelkene er som oftest søyler. Dette er byggeguiden vår for hvordan du skal legge bjelkelag på støpte søyler.

Terrassebjelkene kan ligge oppå bærebjelkene eller festets mellom dem. Prinsipper og dimensjonering er beskrevet i SINTEF Comunitys Byggforskserie 526.413 og andre underliggende byggdetaljer.

En terrasse som skal konstrueres på søyler med bærebjelker og terrassebjelker må dimensjoneres slik at konstruksjonen blir solid og varig. I tillegg så blir konstruksjonen ofte en avstand over bakken slik at sikkerhet og detaljer rundt rekkverk blir viktig. Det er viktig å foreta nøye oppmålinger av punktene der søylene skal ned i bakken og avstander mellom disse er avhengig av dimensjonene som skal benyttes på både bærebjelken og terrassebjelkene. I oppmålinger og kontrollmålinger kan både rettholt og laser benyttes. For høyere terrasser der søylene blir mer enn ca. 1 meter over terreng og man må bruke tresøyler, må tresøylene dimensjoneres i hvert enkelt tilfelle.

Text block module

Terrassebjelker

De vil bli forskjellig senteravstand (c/c-avstand) på tilfarerne eller terrassebjelkene på de forskjellige tykkelsene på terrassebord. Et tynt terrassebord vil kreve tilfarere eller terrassebjelker montert tettere enn tykkere terrassebord. For Cu-impregnerte terrassebord er maksimal c/c-avstand:

Terrassebord



21 mm tykkelse

 c/c 400 mm

28 mm tykkelse

 c/c 600 mm

34 mm tykkelse

 c/c 800 mm
Text block module

Veiledende maksimale spennvidder for terrassebjelker i fasthetsklasse C24 og spennvidde beskriver hvor langt en balkongbjelke med gitt dimensjon kan spenne før den trenger understøtting, dvs. avstanden mellom bærebjelkene. C/c 400 mm benyttes på 21 mm tykke terrassebord og c/c 600 mm benyttes på 28 mm tykke terrassebord.

Bjelkelagstabell Terrassebjelker 2 Size Large (1)

Spennvidde(A) på terrassebjelker i fasthetsklasse C24

Terrassebjelke dimensjon mm

 c/c 400 mm (B) c/c 600 mm (B) c/c 750 mm (B)

48 x 98 mm

1,8 m

1,6 m

1,5 m



48 x 123 mm

2,3 m

2,0 m

1,8 m



48 x 148 mm

2,7 m

2,3 m

2,1 m



48 x 173 mm

3,2 m

2,7 m

2,5 m



48 x 198 mm

3,6 m

3,1 m

2,8 m



48 x 223 mm

4,1 m

3,5 m

3,2 m


Text block module

Bærebjelker

Tabellen nedenfor viser maksimal avstanden mellom understøtting av bærebjelkene, dvs. avstanden mellom søylene som skal bære bærebjelkene. Spennvidden tar utgangspunkt i at terrassebjelkene monteres med avstand c/c 600 mm og at terrassebjelkene monteres oppå bærebjelkene. Hvis terrassebjelkene skal monteres på siden av bærebjelkene med bjelkesko, må spennvidden i tabellen multipliseres med 0,9. Bruker man doble bærebjelker bør terrassebjelkene legges oppå bærebjelkene slik at terrassebjelkene får understøtting av hele dobbelbjelken.

Bjelkelagstabell Baerebjelker 3 Size Large

Bjelkedimensjon mm

Spennvidde meter, søyle (B)

48 × 198 mm

2,5 m

48 × 223 mm

2,9 m

2 stk. 48 × 198 mm

3,6 m

2 stk. 48 × 223 mm

4,1 m
Text block module

Bjelkelag Pa Stoepte Soeyler 2 1 Size Large

Hvis man skal bruke doble bjelker i bærebjelken festes disse sammen med skruer. En god sammenføying kan gjøres med bruk av doble skruer for hver 50 cm parallelt forskjøvet fra hver side.Bruk av tvinger vil gjøre denne jobben lettere. Lag gjerne bærebjelkene litt for lange slik at de kan eksaktkappes etter de er montert på plass. Legg så bærebjelkene i søyleskoene og fest de i hullene. Vinkle terrassen på nytt fra husvegg med en rettholt og kapp bærebjelkene eksakt.

Bjelkelag Pa Stoepte Soeyler 2 1 Size Large (1)

Fest en stolpesko ytterst på veggbjelken til og bøy kanten slik at den går i kant med enden. Legg ut innerste og ytterste terrassebjelke og la de stikke litt utenfor terrassen. Maks lengde bærebjelke kan stikke ut?



Text block module

Bjelkelag Pa Stoepte Soeyler 2 3 Size Large

Når bjelkene er fordelt utover sjekkes vinkler og avstander ved å kryssmåle rammekonstruksjonen. Hjørnene skal være 90 grader. Den enkleste måten å sjekke dette på er å gjøre en kryssundersøkelse. Linjene X og Y skal være like lange. Hvis de ikke er like lange må rammen justeres til de er det. Marker det ytre hjørnet for renkapping senere.



Bjelkelag Pa Stoepte Soeyler 2 1 2 Size Large

Fordel resten terrassebjelkene utover med riktig avstand i forhold til terrassebordene som skal benyttes Se “Terrassebjelker” for detaljer vedrørende c/c-avstand. Vær obs på at målene i bjelkelagstabellen er beregnet ut fra senter til senter på terrassebjelkene og det kan være fornuftig å måle/streke opp på bærebjelkene hvor alle terrassebjelkene skal ligge. Fest terrassebjelkene til bærebjelkene med vinkelbeslag eller stikkskruing fra terrassebjelken ned i bærebjelken. Ikke lag et overheng med terrassebjelkene over den ytre bærebjelken på mer enn 30 cm.



Bjelkelag Pa Stoepte Soeyler 2 5 Size Large


Når terrassebjelkene er festet så måles opp overhenget på bjelkene og sages av. Overhenget på terrassebjelken fra bærebjelken er maks 30 cm, husk at dette er medberegnet kantbordet.



Bjelkelag Pa Stoepte Soeyler 2 6.2 Size Large

Skjær til kantbord av en terrassebjelke eller lingende. Vi anbefaler å endebehandle alle kappflater med impregneringen/råtebeskyttelsen.
