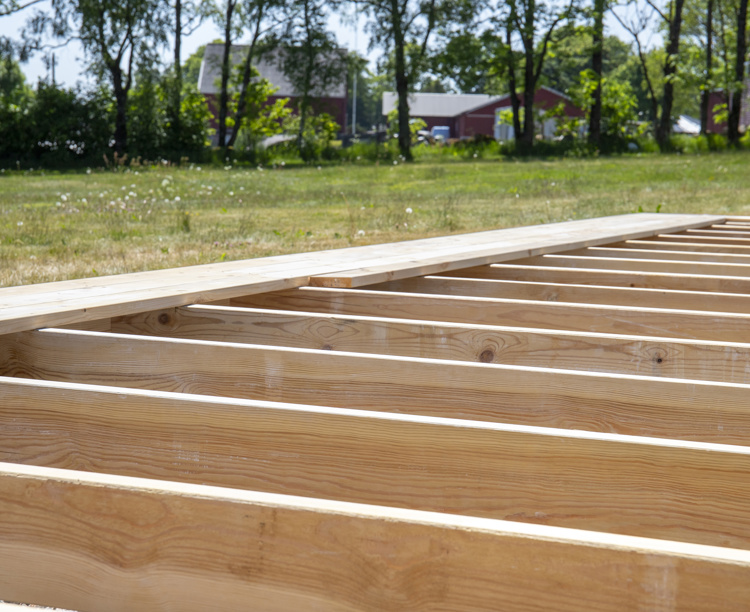

Terrasse Sature Hovedkontor Platting Rundt Showroom 0012

Bygge terrasse og platting

Bjelkelagstabellen

Når du skal bygge terrasse eller platting, er det viktig å sikre at konstruksjonen er solid og stabil. Bruk bjelkelagstabellen som hjelp til å beregne riktig dimensjonering av bjelkene, avhengig av spennvidden og belastningen.

Del artikkel

Bærebjelker

Tabellen og illustrasjon viser maksimal avstanden mellom understøtting av bærebjelkene, dvs. avstanden mellom søylene som skal bære bærebjelkene.

Spennvidden tar utgangspunkt i at terrassebjelkene monteres med avstand c/c 600 mm og at terrassebjelkene monteres oppå bærebjelkene.

Hvis terrassebjelkene skal monteres på siden av bærebjelkene med bjelkesko, må spennvidden i tabellen multipliseres med 0,9.

Image module

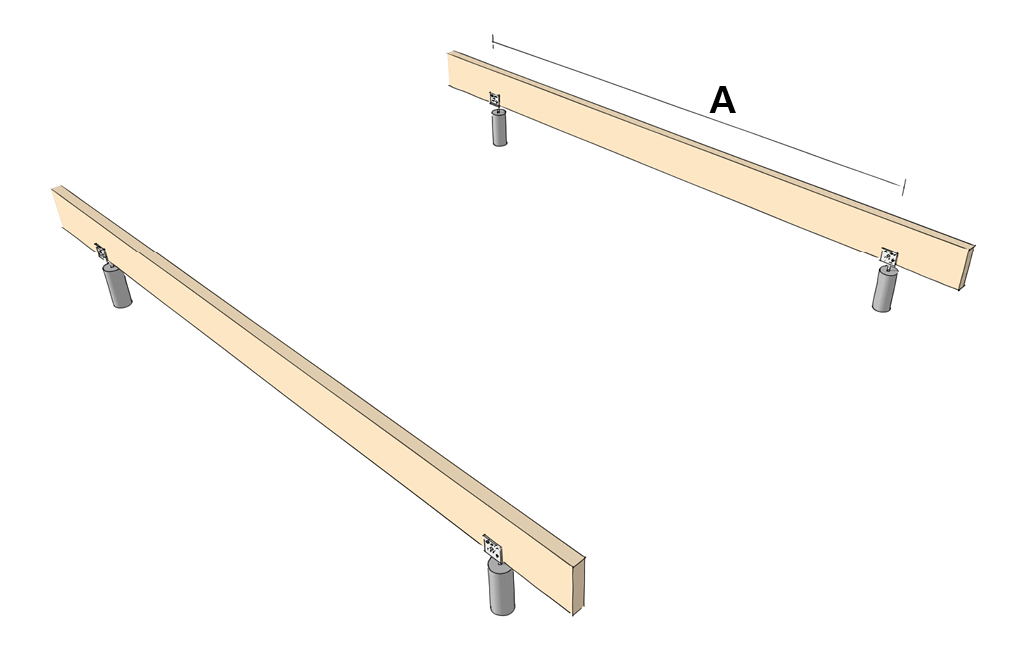

Kledning Guide Illustrasjoner Bjelkelag 1024X650px 2

Text block module

Bruker man doble bærebjelker bør terrassebjelkene legges oppå bærebjelkene slik at terrassebjelkene får understøtting av hele dobbelbjelken.

Bjelkedimensjon mm	Spennvidde i meter (Markering A på illustrasjon)
48 x 198 mm	2,5 m
48 x 223 mm	2,9 m
2 stk. 48 x 198 mm	3,6 m
2 stk. 48 x 223 mm	4,1 m

Text block module

Terrassebjelker

Tabellen og illustrasjon nedenfor viser veiledende maksimale spennvidder for terrassebjelker avhengig av bjelkedimensjon og bjelkeavstand.

Tabellen er basert på en dimensjonerende snølast på 4,5 kN/m2, som også dekker vanlig nyttelast. Terrasser med spesielt stor bruksbelastning må prosjekteres særskilt.

Image module

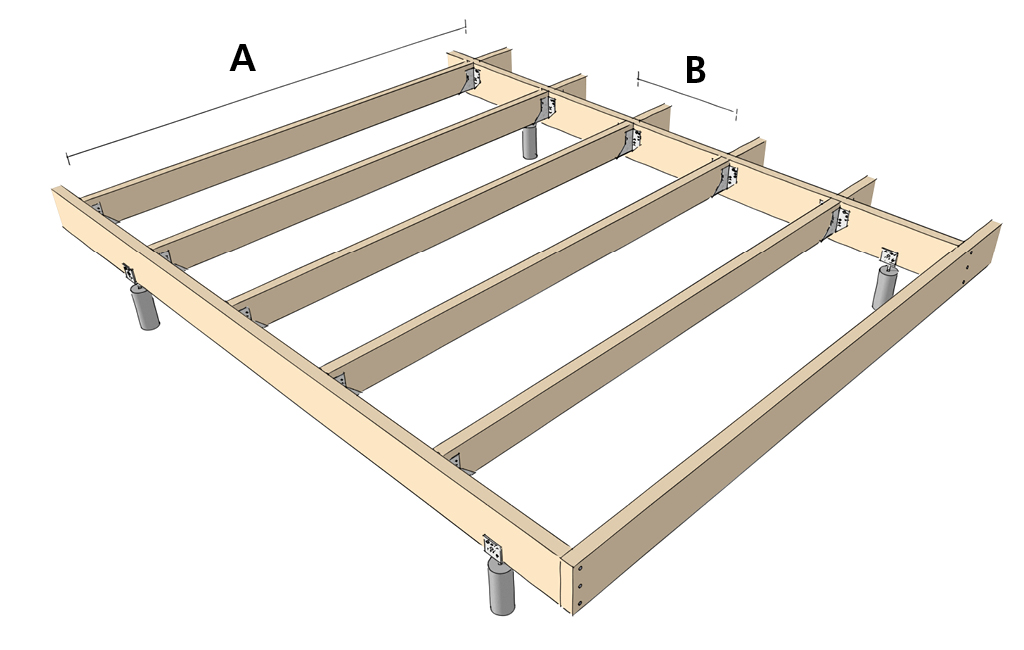

Kledning Guide Illustrasjoner Bjelkelag 1024X650px 3

A. Spennvidde Terrassebjelke B. Senteravstand C/C terrassebjelke

Image module

Kledning Guide Illustrasjoner Bjelkelag 1024X650px 1

A. Spennvidde Terrassebjelke B. Senteravstand C/C terrassebjelke

Text block module

Veiledende maksimale spennvidder for terrassebjelker i fasthetsklasse C24 og spennvidde beskriver hvor langt en balkongbjelke med gitt dimensjon kan spenne før den trenger understøtting, dvs. avstanden mellom bærebjelkene. C/c 400 mm benyttes på 21 mm tykke terrassebord og c/c 600 mm benyttes på 28 mm tykke terrassebord.

Terrassebjelker i fasthetsklasse C24	Spennvidde i meter (Markering A)
Bjelkedimensjon mm	Senteravstand c/c 400 mm (Markering B)
48 x 98	1,8
48 x 123	2,3
48 x 148	2,7
48 x 173	3,2
48 x 198	3,6
48 x 223	4,1

Bjelkedimensjon mm	Senteravstand c/c 600 mm (Markering B)
48 x 98	1,6
48 x 123	2,0
48 x 148	2,3
48 x 173	2,7
48 x 198	3,1
48 x 223	3,5

Bjelkedimensjon mm	Senteravstand c/c 750 mm (Markering B
48 x 98	1,5
48 x 123	1,8
48 x 148	2,1
48 x 173	2,5
48 x 198	2,8
48 x 223	3,2
